Ağıllı Onlayn Yoxlama Tərəzi

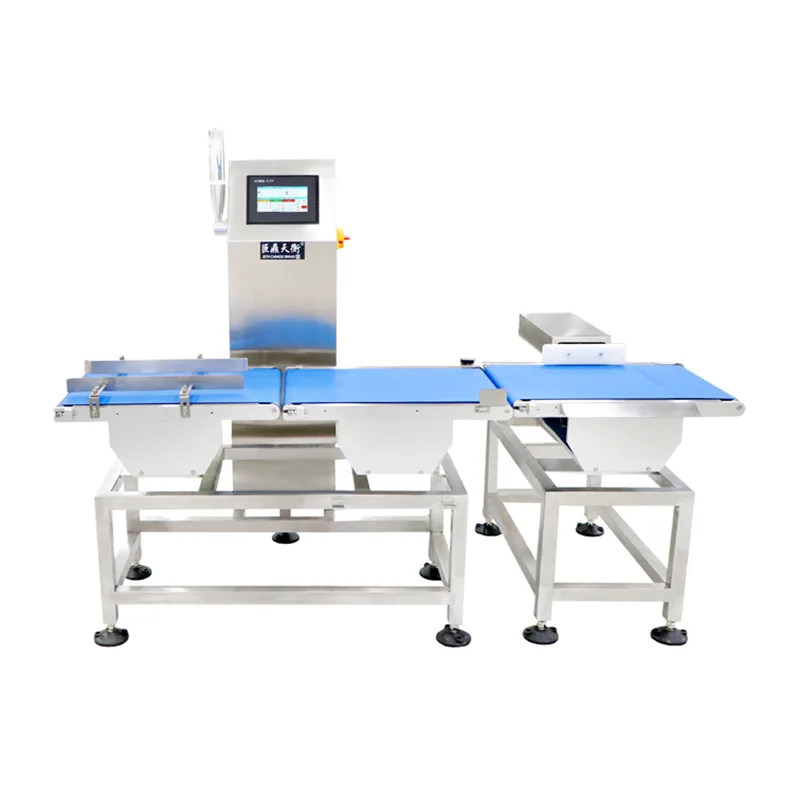

A30 Ağıllı Onlayn Yoxlama Tarazı Jiangsu Jutian Weighing Equipment Co., Ltd tərəfindən istehsal edilmiş yüksək sürətli kəmər ölçmə sistemidir. O, quraşdırılmış Linux idarəetmə platformasında qurulub və istehsal və qablaşdırma xətlərində davamlı, hərəkət zamanı çəki yoxlaması üçün nəzərdə tutulub. Sistem məhsullar yük hüceyrəsi ilə inteqrasiya olunmuş konveyer bölməsi üzərindən keçərkən çəki oxunuşlarını alır, hər bir oxunuşu saxlanılan parametrlərlə müqayisə edir və keçid/uğursuz nəticə əsasında konfiqurasiya edilə bilən çıxışı işə salır - hamısı mövcud xətt sürətini və ya məhsul məsafəsini dəyişmədən.

Quraşdırılmış Linux əməliyyat sisteminin istifadəsi çəki siqnalının işlənməsi, sensor ekran istifadəçi interfeysinin idarə edilməsi, məlumatların qeydiyyatı və rabitə üçün real vaxt rejimində çoxşaxəli mühit təmin edir. Bu arxitektura rabitə protokollarını, məlumat formatlarını və periferik inteqrasiyaları uyğunlaşdırmaq üçün çevikliyi qoruyarkən sistemə yüksək sürətli yoxlama tapşırıqlarını yerinə yetirməyə imkan verir.

Sistem Memarlığı və Siqnalların Emalı Zənciri

Ağıllı Onlayn Yoxlama Tarazı dörd funksional bölmədən ibarətdir: qidalandırıcı konveyer, çəki daşıyıcısı, çıxış konveyeri və Linux əsaslı idarəetmə bloku. Siqnal zənciri aşağıdakı kimi işləyir:

1. Məhsulun aşkarlanması və işə salınması:Bəslənmədən çəkiyə keçiddə yerləşdirilmiş fotoelektrik sensor daxil olan məhsulun qabaqcıl kənarını aşkar edir. Sensor siqnalı əvvəlcədən konfiqurasiya edilmiş gecikmə və məhsul uzunluğu əsasında çəki tutma ardıcıllığını işə salan nəzarətçinin rəqəmsal girişinə yönləndirilir.

2. Çəki siqnalının alınması:Çəki daşıyıcısı sürücü mühərrikindən və ona bitişik konveyerlərdən mexaniki olaraq təcrid olunmuş gərginlikölçən yük hüceyrəsi qurğusuna quraşdırılmışdır. Analoq çəki siqnalı nəzarətçinin yüksək sürətli ADC modulu tərəfindən gücləndirilir, süzülür və rəqəmsallaşdırılır. Nümunə alma dərəcələri məhsulun tam çəki bölməsində olduğu qısa müddət ərzində çoxsaylı oxunuşları tutmaq üçün konfiqurasiya edilmişdir.

3. Rəqəmsal filtrləmə və çəki hesablanması:Linux sistemi qalıq mexaniki vibrasiya və kəmər səs-küyünü kompensasiya edərək nümunə götürülmüş məlumat axınına rəqəmsal filtrləmə alqoritmlərini tətbiq edir. Sabit çəki dəyəri çıxarılır və parametrlər bazasında saxlanılan məhsulun hədəf çəkisi və dözümlülük hədləri ilə real vaxtda müqayisə edilir.

4. Qərar və nəticə:Sistem müqayisə nəticəsi əsasında məhsulu müvəffəqiyyətli və ya uğursuz kimi təsnif edir. Uğursuzluq şəraitində konfiqurasiya edilə bilən çıxış siqnalları səsli siqnalı, vizual göstəricini, konveyer dayanmasını və ya rəddetmə mexanizmini işə sala bilər. Qərar, qidalanma bölməsi vasitəsilə məhsulun tranzit müddəti ərzində icra edilir.

5. Məlumatların qeydə alınması:Hər bir yoxlama hadisəsi, o cümlədən vaxt ştampı, məhsul identifikatoru, ölçülmüş çəki və keçmə/uğursuz statusu daxili yaddaşa daxil edilir və CSV formatında USB ixracı üçün əlçatandır.

Əsas Texniki Parametrlər

Dəqiqlik qeydi:Əldə edilə bilən dəqiqlik məhsulun çəkisindən, ölçülərindən, konveyer sürətindən və ətraf mühitin sabitliyindən asılıdır. Spesifikasiyalar nəzarət edilən zavod şəraitində nümayəndə nümunələri ilə yoxlanılır və yerində istismara verilərkən təsdiqlənir.

Jiangsu Jutian Weighing Equipment Co., Ltd çəki ölçmə cihazları və avtomatlaşdırılmış sistemlərdə 20 ildən çox təcrübəyə malikdir. Şirkət ISO9001 sertifikatına, CE məhsul sertifikatına, 68 milli patentə və 20 proqram müəllif hüquqlarına malikdir. İstehsal 919 Ar-Ge Mərkəzi tərəfindən idarə olunan sistem inkişafı ilə standartlaşdırılmış keyfiyyət prosedurları altında iki obyektdə aparılır.

Linux Daxili Sistem və Proqram İmkanları

Quraşdırılmış Linux platformasının seçimi sənaye yoxlama tətbiqləri ilə əlaqəli bir sıra funksional xüsusiyyətləri təmin edir. Real vaxt nüvəsi məhsulun tranzit pəncərəsində keçid/uğursuzluq siqnalının yaradılmasını təmin edərək, çəki siqnalının alınmasını və qərarın çıxarılmasını deterministik vaxtla idarə edir. Çox tapşırıqlı arxitektura sensor ekran istifadəçi interfeysinə, məlumatların qeydinə və şəbəkə rabitəsinə yoxlama dövrünü kəsmədən eyni vaxtda işləməyə imkan verir.

İstifadəçi interfeysi həm Çin, həm də ingilis dillərində ekranı dəstəkləyir, parametr konfiqurasiyası strukturlaşdırılmış menyu səhifələri vasitəsilə əldə edilə bilər. Çox səviyyəli istifadəçi icazələri tolerantlıq hədləri və kalibrləmə parametrləri kimi kritik parametrləri səlahiyyətli işçilərə məhdudlaşdırır. Proqram təminatı yeniləmələri USB və ya şəbəkə bağlantısı vasitəsilə tətbiq oluna bilər ki, bu da avadanlıq modifikasiyası olmadan sahə təkmilləşdirmələrinə imkan verir.

Sistemin rabitə yığını standart serial və Ethernet protokollarını dəstəkləyir. Məlumatın çıxış formatı, ötürmə intervalı və əl sıxma metodu MES, SCADA və ya zavod məlumat toplama serverləri kimi host sistemlərinin tələblərinə uyğun olaraq konfiqurasiya edilə bilər. Rədd mexanizmləri ilə inteqrasiya tələb edən proqramlar üçün I/O çıxışı pnevmatik klapanları, releləri və ya göstərici yığınlarını idarə etmək üçün konfiqurasiya edilə bilər.

Tipik Yoxlama Ssenariləri

Tez-tez verilən suallar (tez-tez verilən suallar)

Daxili Linux sistemi standart mikrokontrollerdən hansı üstünlükləri təmin edir?
Linux platforması multitasking qabiliyyəti və standartlaşdırılmış proqram mühiti təklif edir. Bu, yoxlama rejiminin eyni vaxtda işləməsinə, toxunma ekranının yenilənməsinə, məlumatların qeydinə və vaxt ziddiyyətləri olmadan şəbəkə rabitəsinə imkan verir. O, həmçinin protokolun fərdiləşdirilməsini asanlaşdırır və zavod İT sistemləri ilə inteqrasiya üçün standart şəbəkə alətlərini dəstəkləyir.

Yoxlama tərəzisi necə kalibrlənir və yenidən kalibrləmə nə qədər tez-tez lazımdır?
Kalibrləmə toxunma ekranında idarə olunan tək nöqtəli rejim vasitəsilə sertifikatlaşdırılmış sınaq çəkilərindən istifadə etməklə həyata keçirilir. Yenidən kalibrləmə tezliyi əməliyyat mühitindən və obyektin keyfiyyət sistemindən asılıdır - gündəlik və ya hər növbə üzrə yoxlama tənzimlənən sənayelərdə geniş yayılmışdır. Sistem kalibrləməni sökmədən tamamlamağa imkan verir.

Sistem mövcud FHN və ya verilənlər bazası serverimizlə əlaqə saxlaya bilərmi?
Standart Ethernet interfeysi TCP/IP rabitəsini dəstəkləyir. Məlumat formatı və ötürmə protokolu qəbuledici sistemin tələblərinə uyğun olaraq istismara verilərkən uyğunlaşdırıla bilər. Qeyri-standart inteqrasiyalar üçün mühəndislik qrupu protokol sənədlərini təmin edə və ya müvafiq olaraq məlumat çıxışını konfiqurasiya edə bilər.

Yoxlama tərəzisinin maksimum ötürmə qabiliyyətini nə müəyyənləşdirir?
Məhsuldarlıq məhsulun uzunluğu, konveyer sürəti və çəki siqnalının sabitləşməsi üçün tələb olunan minimum vaxtla müəyyən edilir. Daha uzun məhsullar və ya daha yüksək dəqiqlik tələbləri adətən daha yavaş sürətlər və ya daha böyük çəki bölmələri tələb edir. Müştərinin məhsul nümunələrinə və sürət gözləntilərinə əsaslanaraq mühəndislik araşdırması zamanı məhsuldarlıq təxminləri təqdim olunur.

Rəddetmə mexanizmləri yoxlama tərəzisinə necə inteqrasiya olunur?
Nəzarətçi pnevmatik itələyiciləri, hava üfürmə ucluqlarını və ya yönləndirici qapıları idarə etmək üçün konfiqurasiya edilə bilən rəqəmsal I/O çıxışlarını təmin edir. Çıxış vaxtı izlənilən məhsul mövqeyi ilə sinxronlaşdırılır. Xüsusi mexanizm və onun inteqrasiyası məhsulun xüsusiyyətlərinə və xəttin planına əsasən sistem konfiqurasiyası zamanı müəyyən edilir.
