Yüksək dəqiqlikli yoxlama çəkicisi

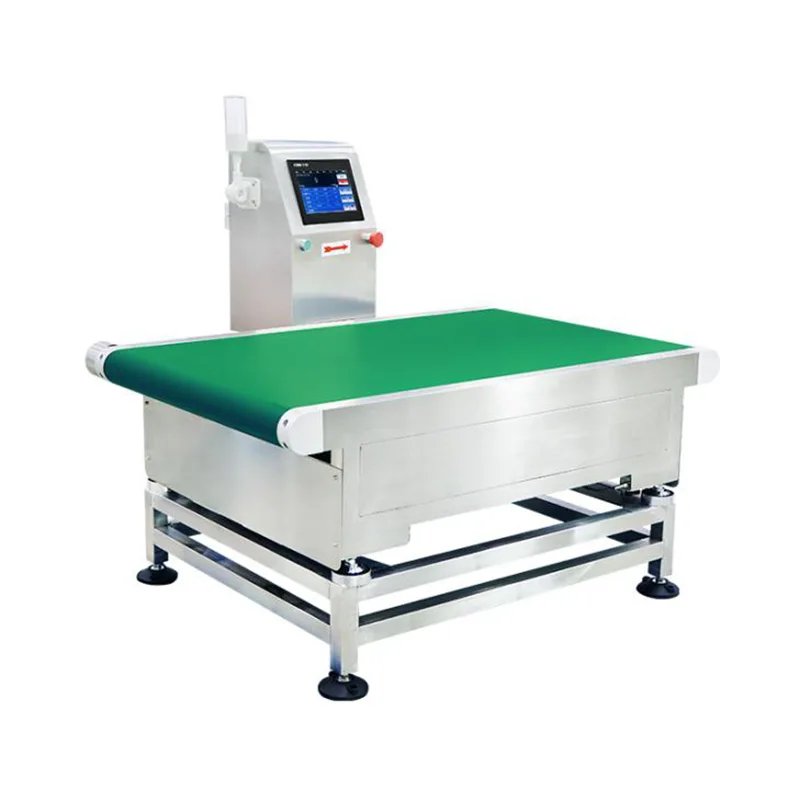

Yüksək dəqiqlikli yoxlama tərəzisi (Model JDT-CZ-A30-30K/100K) Jiangsu Jutian Weighing Equipment Co., Ltd tərəfindən istehsal edilmiş daxili dinamik çəki sistemidir. O, toplu çantalar, böyük kartonlar və çoxlu qablaşdırmalar kimi orta və ya iri qablaşdırılmış məhsulları idarə edən istehsal xətləri üçün nəzərdə tutulmuşdur. paletləmə və ya göndərilməzdən əvvəl yoxlama tələb olunur.

Sistem məhsullar çəki konveyerindən keçərkən çəki oxunuşlarını alır, hər bir ölçməni əvvəlcədən təyin edilmiş hədəf və dözümlülük dəyərləri ilə müqayisə edir və keçid və ya uğursuz qərar verir. Arızalı vəziyyətlərdə konfiqurasiya edilmiş iş rejimindən asılı olaraq konveyer dayanır və ya siqnal çıxışı işə salınır. Avadanlıq avtomatlaşdırılmış qablaşdırma xətlərinə, xəttin sonu yoxlama stansiyalarına və gedən logistik yoxlama məntəqələrinə inteqrasiya üçün nəzərdə tutulub.

Texniki Spesifikasiyalar

Dəqiqlik qeydi:Aşkarlamanın dəqiqliyi ölçülən məhsulun çəkisindən, ölçülərindən, daşıma dayanıqlığından və ətraf mühit şəraitindən asılıdır. Göstərilən dəqiqlik rəqəmləri məhsul nümunələri ilə idarə olunan zavod sınaqları zamanı əldə edilə bilər. Sahədə istismara verilməsi istehsal şəraitində faktiki performansı müəyyən edir.

Jiangsu Jutian Weighing Equipment Co., Ltd ISO9001 keyfiyyət idarəetmə sertifikatına və CE məhsul sertifikatına malikdir. Çəki ölçmə cihazlarında 20 ildən artıq təcrübəyə malik olan şirkət 919 Ar-Ge Mərkəzi vasitəsilə 68 milli patent və 20 proqram müəllif hüquqları toplayıb. İstehsal materialın yoxlanılması, yığılması, kalibrlənməsi və yekun sınaqları əhatə edən standartlaşdırılmış keyfiyyətə nəzarət prosedurları altında iki istehsal müəssisəsində aparılır. Qeyri-standart fərdiləşdirmə, o cümlədən konveyer ölçüləri, çərçivə materialları, kommunikasiya interfeysləri və proqram funksionallığı layihə tələbləri əsasında dəstəklənir.

Çəki bölməsinin mexaniki dizaynı və yükün idarə edilməsi

Çəkinin konveyer bölməsi dinamik tranzitdə 100 kq-a qədər çəkisi olan məhsulların yerləşdirilməsi üçün nəzərdə tutulmuşdur. Yük hüceyrəsi qurğusu məhsulların konveyerə yerləşdirildiyi və ya ötürülməsi zamanı baş verə biləcək qısa yüklənmə şərtlərini idarə etmək üçün müvafiq təhlükəsizlik marjası ilə nominal tutum üçün müəyyən edilmişdir. Konveyer çərçivəsi yüksək möhkəmlikli karbon poladdan və ya isteğe bağlı paslanmayan poladdan istifadə edir, yük hüceyrəsinin montaj nöqtələrində struktur möhkəmləndirilməsi ilə.

Məhsullar çəki zonasına daxil olduqda ötürülən mexaniki təsirləri zəiflətmək üçün zərbəyə davamlı montaj elementləri çəki platforması ilə dayaq çərçivəsi arasında yerləşdirilir. Bu mexaniki izolyasiya iki funksiyanı yerinə yetirir: yük hüceyrələrini keçici həddindən artıq yüklənmə sıçrayışlarından qoruyur və oxunuş alınmazdan əvvəl çəki siqnalının sabitləşməsi üçün tələb olunan çökmə vaxtını azaldır. Motor vibrasiyasının yük hüceyrəsi siqnalına birləşməsinin qarşısını almaq üçün kəmər ötürücü mühərrik mexaniki olaraq çəki bölməsindən ayrılır.

Məlumatların Qeydiyyatı və Keyfiyyət İzlənməsi

Hər bir yoxlama dövrü vaxt möhürü, ölçülmüş çəki, hədəf çəki, dözümlülük limitləri və keçmə/uğursuz nəticəni ehtiva edən məlumat qeydini yaradır. Nəzarətçi bu qeydləri daxildə saxlayır və məlumatlar istehsal təhlili, keyfiyyət hesabatı və ya toplu sənədlər üçün CSV formatında USB vasitəsilə ixrac edilə bilər. Şəbəkə bağlantısı olan xətlər üçün çəki məlumatları konfiqurasiya edilə bilən rabitə interfeysi vasitəsilə host sisteminə ötürülə bilər.

Sistem hər bir məhsul üçün əvvəlcədən təyin edilmiş yuxarı və aşağı çəki limitlərini dəstəkləyir. Ölçülmüş çəki konfiqurasiya edilmiş diapazondan kənara çıxdıqda, nəzarətçi həyəcan siqnalını işə salır və uyğun olmayan elementin aşağı axının qarşısını almaq üçün çıxış konveyerini dayandırır. Operator bayraqlı elementi çıxarana və siqnalı qəbul edənə qədər konveyer dayanmış vəziyyətdə qalır və istehsal axınında sənədləşdirilmiş keyfiyyət qapısı yaradır.

Çərçivə Materialı Seçimləri və Ətraf Mühitə Uyğunlaşma

Standart çərçivə səthi korroziyaya qarşı emal edilmiş yüksək möhkəmlikli karbon poladdan hazırlanmışdır. Yuyulma tələbləri, rütubətə məruz qalma və ya aşındırıcı atmosferə malik obyektlər üçün paslanmayan polad çərçivə təyin edilə bilər. Yanan materialların mövcud olduğu mühitlər üçün müvafiq qorunma standartlarına cavab vermək üçün nəzərdə tutulmuş nəzarətçi və elektrik qutuları ilə birlikdə partlayışa davamlı konfiqurasiyalar (Ex d IIB T4 Ga reytinqi) mövcuddur. Avadanlıq standart sənaye mühitlərində etibarlı işləmək üçün nəzərdə tutulmuşdur; quraşdırma güclü elektromaqnit müdaxiləsi, kondensasiya rütubəti və ya həddindən artıq döşəmə vibrasiyası olan sahələrdən qaçınmalıdır.

Tipik Yoxlama Tapşırıqları

Tez-tez verilən suallar (tez-tez verilən suallar)

Yoxlama tərəzi qeyri-bərabər çəki paylanması və ya qeyri-sabit əsasları olan məhsulları necə idarə edir?
Çəkinin qeyri-bərabər paylanması olan məhsullar konveyerin daşınması zamanı ağırlıq mərkəzi dəyişərsə, ölçü dəyişikliyi göstərə bilər. Ağırlıq bölməsinin amortizator montajı və mexaniki izolyasiyası yükün yerdəyişməsinin təsirini azaltmağa kömək edir. Çevik və ya qeyri-sabit əsasları olan məhsullar üçün məhsulu kəmər üzərində mərkəzləşdirmək üçün bələdçi relslər quraşdırıla bilər. Əlavə fiksasiyaya ehtiyac olub-olmadığını müəyyən etmək üçün məhsul nümunələri adətən mühəndislik baxışı zamanı qiymətləndirilir.

Uğursuz məhsullar üçün konveyerin dayandırılması ilə rədd etmə mexanizminin istifadəsi arasında fərq nədir?
Standart iş rejimi uyğun olmayan element aşkar edildikdə, çıxış konveyerini dayandırır. Operator işarələnmiş elementi silir və xətti yenidən işə salır. Bu operator müdaxiləsinin praktiki olduğu orta ötürmə xətləri üçün uyğundur. Daha yüksək sürətli xətlər və ya avtomatlaşdırılmış imtina üçün pnevmatik itələyici və ya yönləndirici fərdiləşdirmə seçimi kimi inteqrasiya edilə bilər.

Yoxlama tərəzi inkjet kodlayıcı və ya etiket printeri ilə birləşdirilə bilərmi?
Bəli. Nəzarətçi xarici kodlaşdırma və ya çap cihazını işə salmaq üçün məhsulun mövqeyi ilə sinxronlaşdırılmış siqnal çıxara bilər. Bu, çəkidən sonra məhsula çəki məlumatı, partiya kodları və ya vaxt ştamplarının tətbiqinə imkan verir. Rabitə protokolu, siqnal vaxtı və məlumat formatı daxil olmaqla konfiqurasiya təfərrüatları sistemin qurulması zamanı müəyyən edilir.

30-100 kq aralığında hansı kalibrləmə proseduru istifadə olunur?
Kalibrləmə nominal tutuma uyğun sertifikatlaşdırılmış sınaq çəkilərindən istifadə etməklə həyata keçirilir. Sensor ekran interfeysi idarə olunan kalibrləmə rejimini təmin edir. 100 kq-a qədər tutumlar üçün xəttin təmin edilməsi üçün diapazonda çoxsaylı kalibrləmə nöqtələri tövsiyə olunur. Kalibrləmə proseduru müntəzəm keyfiyyət yoxlamalarının bir hissəsi kimi yerindəki işçilər tərəfindən təkrarlana bilər.

Kimya sənayesi tətbiqləri üçün partlayışa davamlı konfiqurasiya mövcuddurmu?
Ex d IIB T4 Ga olaraq qiymətləndirilən partlayışa davamlı konfiqurasiya mövcuddur. Bu, elektrik qutularına, nəzarətçi korpusuna və naqillərə aiddir. Xüsusi konfiqurasiya sifariş zamanı göstərilməlidir, çünki bu, komponent seçiminə və sertifikatlaşdırma sənədlərinə təsir göstərir. Yük hüceyrəsi və konveyer qurğusunun standart mexaniki dizaynı dəyişməz olaraq qalır.
